表面处理

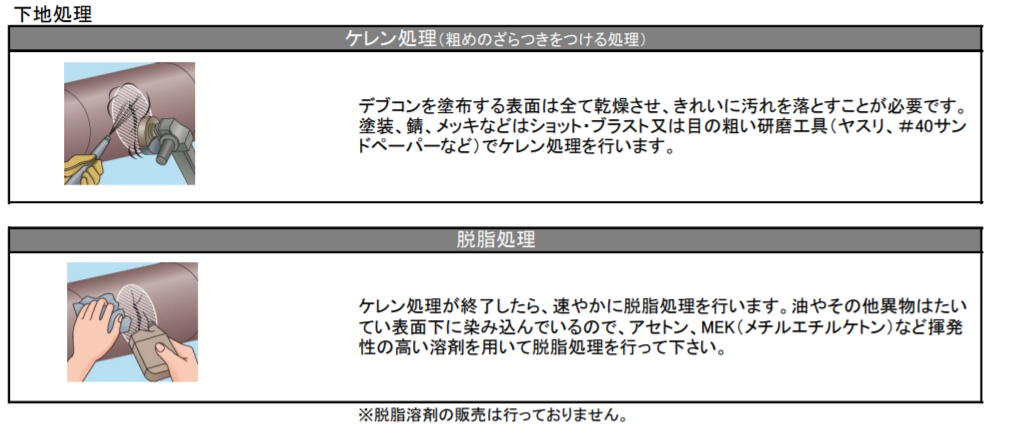

1. 使用 Devcon Cleaner Blend 300 进行彻底的清洁以除去所有的油、油脂，及其他赃物。
2. 使用 8 至 40 目大小的沙粒进行喷沙打磨，或用粗沙轮，或研磨板进行打磨待修理表面以增加表面的附着力。理想的颗粒大小在 0.075-0.125mm之间。
注意：当修补暴露在海水或盐溶剂的金属物体时，在对表面进行喷沙处理和高压水冲洗过后，应将其搁置 12 小时使其内部的盐分能渗出表面。再进行冲洗除去表面所有的盐分。进行氯化物含量测试，确定可溶盐含量不超过 40ppm。
3．使用 Devcon Cleaner Blend 300 清洁剂再次清洁除去所有的油、脂、灰尘、喷沙物质等残留物。
4．尽快进行修补，减少待修物体表面的变化或污染。
工作条件： 理想的施工温度在 13 C°-33 C°之间。在较冷的工作环境下，在施工前，加热待修补区域使其达到 37 C°-44 C°，以干燥工作表面。同时达到最佳粘接效果。

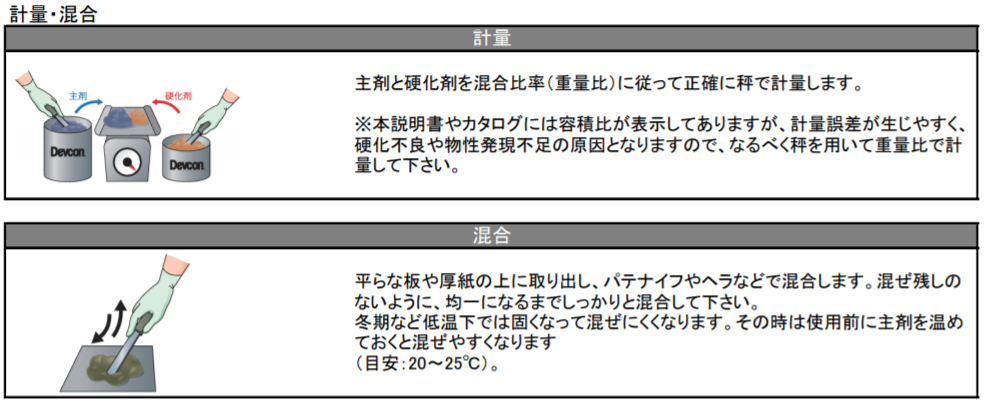

混合说明
强烈建议将已按比例配好的整个包装一次性全部混合
1．将固化剂加入树脂中。
2．用螺丝刀或类似的其他物品进行全面的搅拌（不断地刮动容器的侧面和底部的混合物）。 直到没有纹路，颜色一致为止。
中等量： 1kg, 1.5kg, 2kg: 将树脂及固化剂放在平板上进行混合，如纸板、夹合板、朔料板。用宽扁工具按上述步骤 2 进行混合。
大量：10kg, 15kg,25kg: 需用 T 型搅拌器或螺旋桨形状的搅拌器连接在电动的钻空机上进行搅拌，上下移动，直到树脂及固化剂完全均匀的混合
应用说明

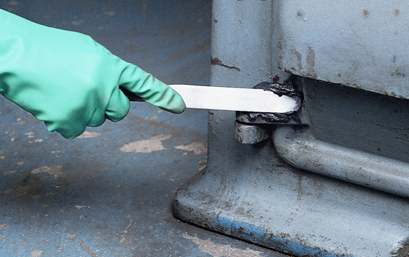

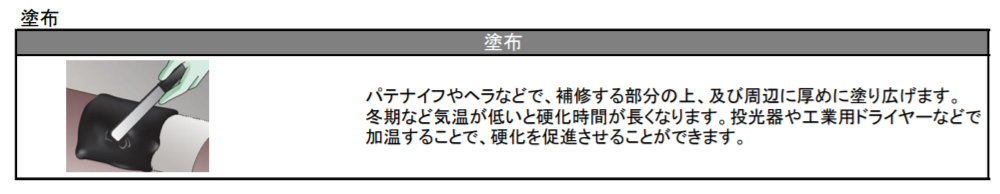

将混合好的材料涂敷在待修补部位， 需确保修补材料完全浸入底层，并有最大的接触面。朔钢修补剂 A 的完全固化时间为 16 小时。完全固化后，
可在修补部位进行机械加工，可钻空，涂漆等。
在修补大缺陷时，应增加涂敷玻璃钢，或金属网，或运用机械紧固装置进行固定。
在修补垂直表面时，朔钢修补剂 A 可涂抹至 6.35mm 而不产生流挂现象。
在室温下固化 2.5 小时，然后加热至 93C°固化 4 小时达到最佳物理特性。
在 22C°以下的环境温度下，固化时间和工作时间都会延长；在 22C°以上时，固化时间和工作时间将缩短。
机械加工：必须在固化 16 小时后才可以进行机械加工。
|
